4 soorten elektrische schakelaars in huis

De wandschakelaar is een van de meest voorkomende en belangrijke elektrische apparaten in huis. Er zijn verschillende soorten schakelaars, en hoewel ze er hetzelfde kunnen uitzien wanneer ze met hun voorplaten intact zijn geïnstalleerd, zien de verschillende schakelaars er aan de binnenkant uit en werken ze anders.

De meeste gangbare typen schakelaars zijn er in verschillende stijlen, zoals schakelen, rocker, slider of drukknop. De stijl heeft meestal geen invloed op de schakelaarfunctie en bedrading.

Hoewel schakelaars meestal worden gebruikt voor lichten, kunnen ze worden gebruikt om elektrische stroom in of uit te schakelen voor vrijwel elk elektrisch apparaat. Soms worden bijvoorbeeld schakelaars geïnstalleerd om de stroom naar een stopcontact te regelen om een ​​vloerlamp in of uit te schakelen.

Bekijk nu: 5 hoofdsoorten elektrische schakelaars uitgelegd

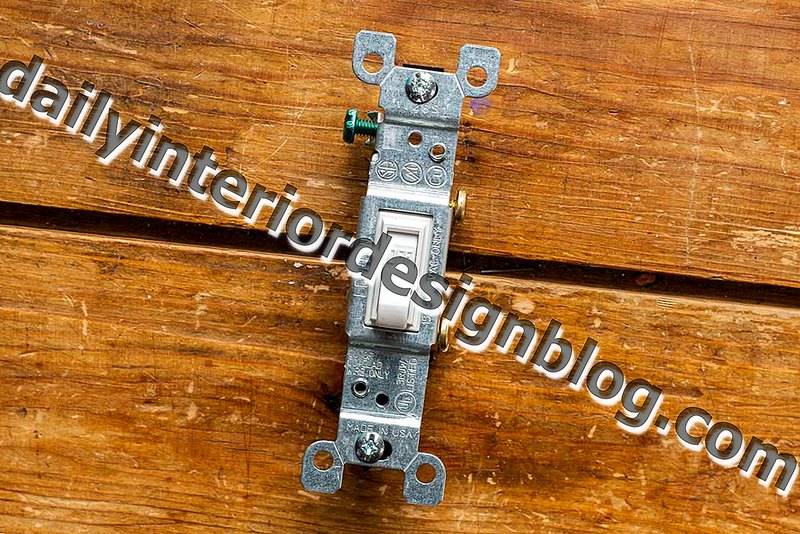

• Enkelpolige schakelaar



  De enkelpolige schakelaar is het algemene werkpaard van schakelaars. Het wordt gebruikt om een ​​licht, stopcontact of ander apparaat vanaf een enkele locatie te bedienen. Een karakteristiek kenmerk van een enkelpolige tuimelschakelaar is dat deze aan en uit markeringen op de tuimelschakelaar heeft. Dit is iets dat u niet zult vinden op drieweg- of vierwegschakelaars. Sommige stijlen van enkelpolige schakelaars (met name rocker-achtige schakelaars) hebben echter geen aan / uit-markeringen.

  Een enkelpolige schakelaar heeft twee messingkleurige schroefklemmen die zijn verbonden met de hete of stroombrondraden. Deze draden zijn meestal zwart. Eén koperen aansluiting is bedoeld voor de binnenkomende hete draad van de stroombron en de andere is voor de uitgaande hete draad naar de armatuur. De meeste enkelpolige schakelaars hebben ook een aardklem voor het aansluiten van de aardedraad van het circuit.

  Over het algemeen zijn neutrale (meestal witte) draden niet verbonden met schakelaars. Als er twee neutralen in de doos aanwezig zijn, zijn deze draden meestal zo verbonden dat ze door de doos gaan zonder de schakelaar aan te raken. Of misschien ziet u een enkele neutrale draad door de doos. Soms ziet u echter een witte draad aan de schakelaar en dit is wanneer deze als een hete draad functioneert. In dit geval moet er op de witte draad een laag zwart tape om de schakelaaraansluiting zitten om aan te geven dat de draad werkt als een hete draad en niet als een neutrale draad.

• Driewegschakelaar



  Driewegschakelaars worden altijd paarsgewijs gebruikt en stellen u in staat een licht of een stopcontact vanaf twee verschillende locaties te bedienen. Deze schakelaars hebben geen aan / uit-markeringen omdat de aan en uit-posities zullen variëren naarmate de schakelaars worden gebruikt.

  De driewegschakelaar heeft drie klemschroeven. De hete draad van de stroombron wordt aangesloten op de donkerste schroefaansluiting gemarkeerd met "COM" voor "gemeenschappelijk". De andere twee terminals worden reizigers genoemd en zijn uitwisselbaar. Voor de veiligheid is het belangrijk te onthouden dat reizigers altijd hete draden zijn. De schakelaar heeft ook een aardschroef.

  De truc bij het vervangen van een oude driewegschakelaar is het markeren van de draad die is verbonden met de COM-aansluiting voordat u de oude schakelaar verwijdert. Omdat de andere twee terminals onderling uitwisselbaar zijn, is het onmogelijk om ze verkeerd te maken; ze kunnen alle kanten op. Als er een witte draad is aangesloten op een reizigersterminal, moet deze worden gemarkeerd met zwarte tape om aan te geven dat deze heet is.



  Driewegschakelaars zijn meestal te vinden aan beide uiteinden van een trap, in garages of kelders met twee ingangen, in gangen en andere plaatsen waar twee afzonderlijke schakelaars een licht regelen.

• Tweepolige schakelaar



  De tweepolige schakelaar wordt vaak gebruikt in industriële toepassingen, maar kan worden gevonden in sommige thuisbedradingssystemen. Net als de enkelpolige schakelaar heeft een tweepolige schakelaar aan / uit-markeringen en bestuurt een apparaat of apparatuur vanaf één locatie. Het belangrijkste verschil is dat een tweepolige schakelaar vier hot brass-klemmen heeft in plaats van twee, plus een aardklem. Hierdoor kan de gebruiker het verbinden met twee paar hete draden van een 240-volt circuit.

  Dubbelpolige schakelaars worden doorgaans beoordeeld voor 30 ampère, vergeleken met 15 of 20 ampère met standaardschakelaars. Hierdoor kunnen de schakelaars de stroomvoorziening van apparaten, motoren en machines met een hogere vraag regelen.

• Vierwegschakelaar



  De vierwegschakelaar wordt gebruikt tussen twee driewegschakelaars om controle te bieden voor een stopcontact of lamp uit drie of meer verschillende locaties. Als u controle wilt hebben over meer dan drie locaties - bijvoorbeeld vijf locaties - gebruikt u nog steeds twee driewegschakelaars (één aan elk uiteinde) en drie vierwegschakelaars tussen de twee drieweg.

  De vierwegschakelaar lijkt op een tweepolige schakelaar, behalve dat deze geen aan / uit-markeringen heeft. Het heeft vier terminals plus een aardklem. De vier terminals zijn meestal messingkleurig. Er is geen "COM" of "gemeenschappelijke" terminal, zoals te vinden op een driewegschakelaar. De vierwegschakelaar fungeert als een schakelapparaat voor de reizigersdraden tussen de driewegschakelaars.

  Hoewel niet vaak gebruikt, worden vierwegschakelaars soms gevonden in lange gangen en in zeer grote kamers met meer dan twee ingangen.
