hoe een bakje met 12-gauge of 14-gauge draad te vervangen

Standaard 120 volt stopcontacten hebben meestal twee ampères: 15 ampère en 20 ampère. Ze zien er ongeveer hetzelfde uit, maar op een 20 ampère heeft een van de verticale slots een "T" -vorm. Dit is zodat de speciale stekkers van sommige apparaten die meer stroom nodig hebben, erop kunnen worden aangesloten. Standaard snoeren en apparaten kunnen ook worden aangesloten op stopcontacten van 20 ampère. Koop een nieuwe bak die er precies hetzelfde uitziet als de oude en dezelfde stroomsterkte heeft. Het belangrijkste is dat u nooit een stopcontact van 20 ampère installeert op een circuit van 15 ampère.

Identificatie van de circuitklasse

Naast het stopcontacttype (15 ampère of 20 ampère) zijn de bedrading van het circuit en de stroomonderbreker belangrijke aanwijzingen voor de stroomsterkte van het circuit. Circuitbedrading (meestal niet-metalen kabel of Romex) op circuits van 20 ampère bevat 12-gauge draad en heeft meestal een gele buitenmantel. Kabel voor circuits van 15 ampère heeft 14-gauge draad en heeft meestal een witte mantel. De stroomonderbreker op een circuit van 20 ampère moet worden voorzien van een "20", wat een vermogen van 20 ampère aangeeft; evenzo moet een circuit van 15 ampère een stroomonderbreker hebben met het stempel "15."

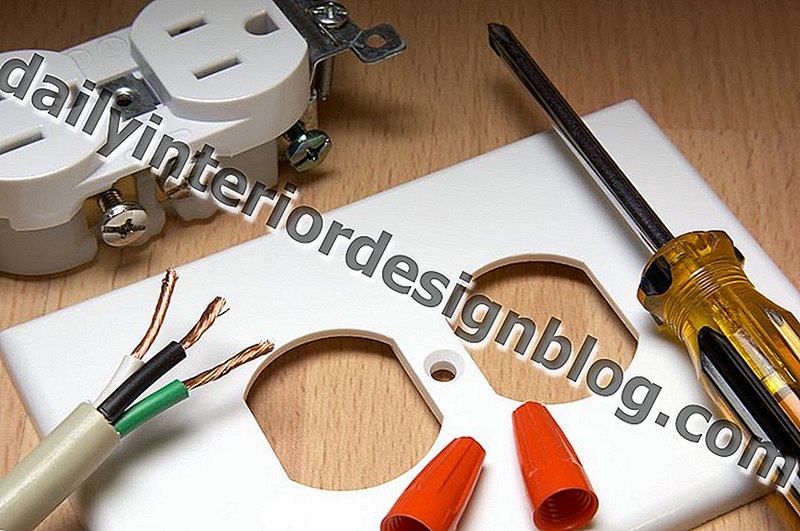

Hulpmiddelen en benodigdheden die u nodig heeft

Vervangend stopcontact van 15 ampère of 20 ampère
schroevendraaiers
Contactloze spanningstester
Naaldtang
Draadstrippers (indien nodig)

Zorg ervoor dat u al uw benodigdheden bij de hand hebt voordat u verdergaat met de volgende stappen.

Schakel de stroom uit

Schakel de stroom naar het stopcontactcircuit uit door de juiste stroomonderbreker in het hoofdservicepaneel van uw huis (stroomonderbreker) uit te schakelen. Gebruik een contactloze spanningstester om te controleren of er stroom is op de uitgangslocatie: steek de sondetip van de tester in elk van de sleuven van het stopcontact. De tester mag geen spanning aangeven.

Test opnieuw op vermogen

Verwijder de middelste schroef op de voorplaat van de uitlaat met een schroevendraaier en verwijder vervolgens de plaat. Test opnieuw op vermogen door de sonde van de spanningstester in de ruimtes langs de behuizing te steken en alle draden in de schakelkast aan te raken, alleen met behulp van de tester (niet uw handen). De tester mag geen spanning aangeven.

Onderzoek de bedrading

Verwijder de montageschroeven waarmee de houderband aan de wanddoos vastzit en trek de houder voorzichtig uit de wanddoos en grijp de houder vast bij de bovenste en onderste "oren" van de houder.

Onderzoek de draadconfiguratie. In de meeste gevallen ziet u drie draadkleuren aan het stopcontact. Zwarte draden zijn "hete" draden die spanning voeren; deze worden meestal bevestigd aan de messingkleurige schroefklemmen op het stopcontact. Witte draden zijn neutrale draden en worden meestal bevestigd aan de zilverkleurige schroefklemmen. Naakte koperdraden (of soms groen geïsoleerde draden) zijn aarddraden; een van deze moet worden bevestigd aan de groene aardingsschroef op het stopcontact, terwijl een andere verbinding kan maken met de elektrische kast als deze van metaal is (geen plastic).

Sommige houders hebben slechts één hete en één neutrale draad bevestigd aan de houder, terwijl andere twee hete draden en twee witte draden aan de twee zijden van de houder kunnen hebben. De bedrading hangt af van waar het stopcontact zich in het circuit bevindt (middle-of-run versus end-of-run) en hoe de vorige elektricien ervoor koos om het circuit te bedraden. In elk geval is uw doel om dezelfde bedradingsverbindingen op het nieuwe stopcontact te maken.

Bevestig de stroomsterkte

Controleer de juiste stroomsterkte voor de nieuwe bak. Als het circuit correct is bedraad, moet een 15-amp circuit worden bedraad met 14-gauge draad. Dit circuit moet worden aangesloten met een stopcontact van 15 ampère. Een circuit van 20 ampère moet worden bedraad met 12-gauge draad en een stopcontact van 20 ampère. Als u een tegenstrijdigheid in de bedrading vindt, bijvoorbeeld als een stroomonderbreker van 20 ampère draden voedt die slechts 14-gauge zijn, is het tijd om een professional te bellen, omdat u een potentieel gevaarlijke situatie hebt. Als de stroomonderbreker, de stroomkabels en het stopcontact allemaal consistent zijn, kunt u doorgaan.

Verwijder de bak

Ontkoppel de aansluitdraden. Houders hebben twee methoden voor het verbinden van de draden: schroefaansluitingen aan de zijkanten van het stopcontact, of steek "achter-draad" slots in de achterkant van het stopcontact. De meeste elektriciens zijn van mening dat de schroefklemverbindingen veiliger zijn en meestal vermijden ze back-wire-verbindingen. Als uw oude bak achteraansluitingen heeft, verwijdert u de draden door een kleine spijker of platte schroevendraaier in de ontgrendelingssleuf naast elke draad te steken. De draadverbinding moet losraken en loskomen van het contactlichaam. Als uw aansluiting schroefaansluitingen heeft, draait u de schroeven los en verwijdert u de draadlussen rond de schroeven.

Sluit de nieuwe bak aan

Bevestig de blanke koperen of groene geïsoleerde circuitdraad op de groene schroefaansluiting op de aansluiting. Buig hiervoor een C-vormige lus aan het uiteinde van de draad, lus deze met de klok mee rond de groene schroefklem op de houder en draai de schroef stevig vast.

Bevestig de witte nulleidercircuitkabel (s) aan de zilverkleurige schroefklem (men) op de aansluiting. Vorm een C-vormige lus aan het einde van de draden, lus ze rond de zilveren schroefaansluitingen met de klok mee en draai de schroeven stevig vast. OPMERKING: Sommige houders zijn zo ontworpen dat de rechte uiteinden van de draden in gleuven naast de schroefaansluitingen aan de zijkant van de houder worden gestoken. Sluit niet meer dan één draad aan op één terminal.

Als de oude houder achterbedraad was, gebruik dan de achterste draadfittingen op de nieuwe houder tenzij deze van het type zijn dat met een schroef kan worden vastgedraaid. Als dit niet het geval is, knipt u het blote uiteinde van elke draad af en verwijdert u ongeveer 3/4 inch isolatie van de draad met behulp van draadstrippers. Buig de draad in een C-vormige lus om verbinding te maken met de zijschroefklem.

Bevestig de zwarte (hete) draden op dezelfde manier aan de messingkleurige schroefklemmen. Sluit niet meer dan één draad aan op één terminal.

Monteer de bak

Stop de draden netjes in de doos terwijl u het bakje op zijn plaats tegen de lipjes van de doos duwt. Bevestig het stopcontact aan de doos met de twee schroeven. Installeer de voorplaat op de nieuwe houder.
